DC Motor  Speed Control

  เนื่องจากสัญญาณ Setpoint ที่จ่ายให้กับวงจรและProcess Output มีค่าตั้งแต่ 0-3 V ทำให้ดูยาก และสเกลของสัญญาณแคบจนเกินไป จึงจำเป็นต้องขยายสัญญาณให้มีค่าตั้งแต่ 0 - 10 V ทั้งสัญญาณ Setpoint และสัญญาณ Process Output โดยใช้วงจรขยายแรงดัน จาก Op-amp

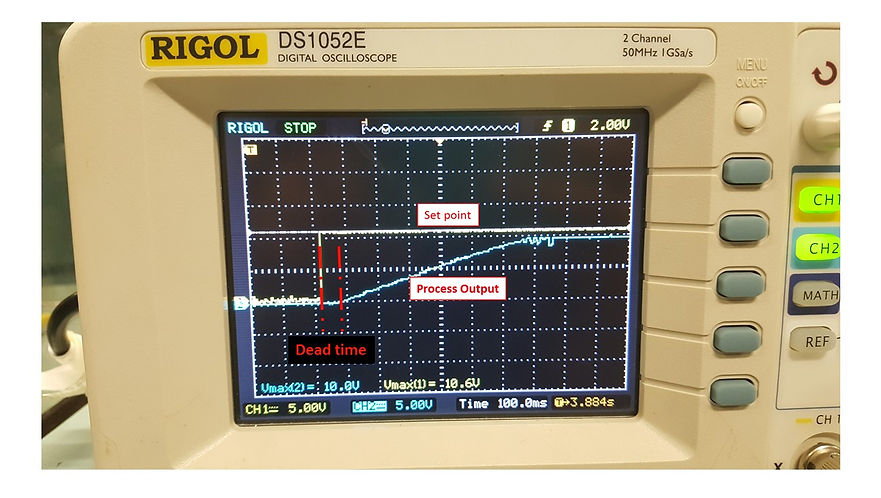

รูปคลื่นสัญญาน Process Output ที่วัดได้เป็นแบบ Second order เนื่องจากมี Dead time
